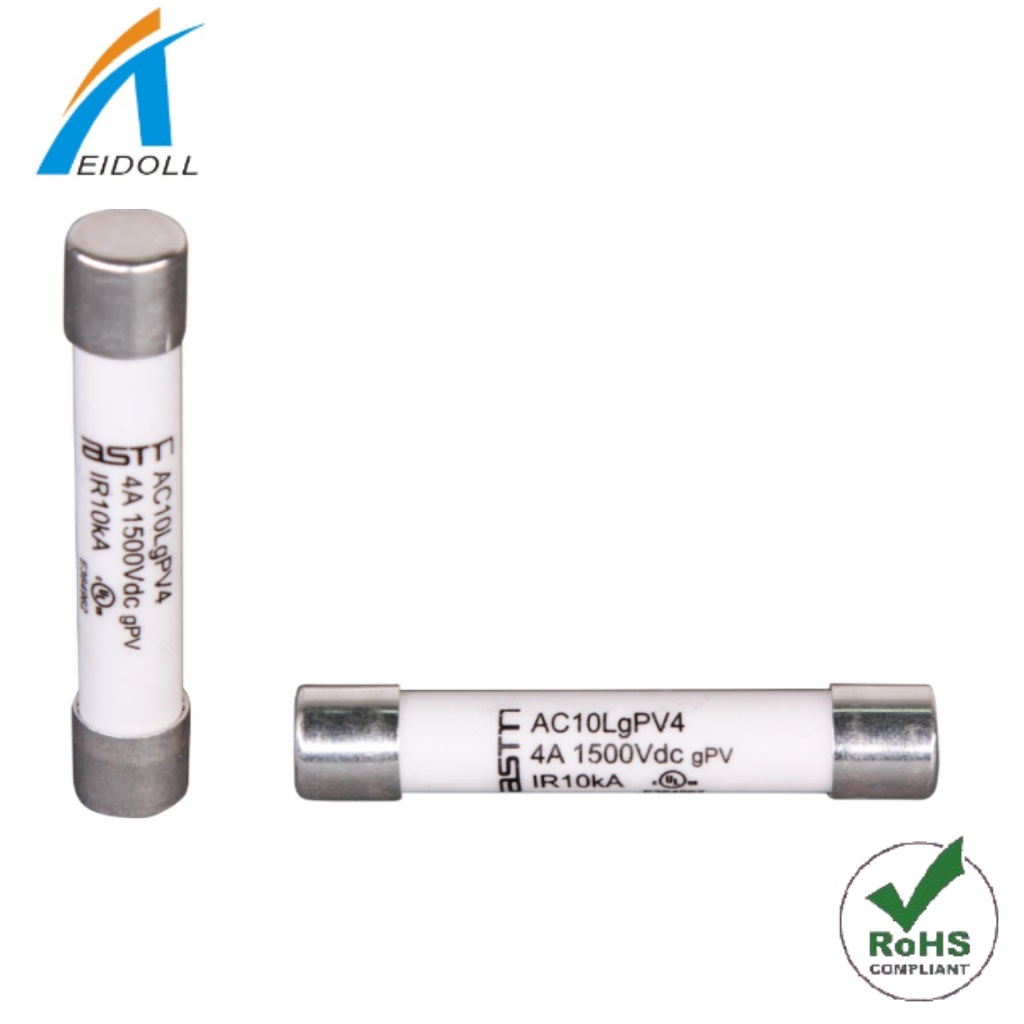

愛多電子長期致力于經營新能源高壓保險絲的銷售，成熟產品能做到500V、600V、700V、1000V、3000V、5KV、10KV等，產品品質成熟穩定，歡迎選購：

其產品說明如下：

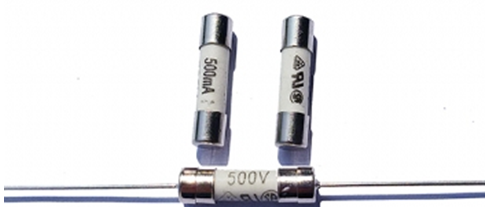

一、 5X20mm高壓保險絲，該特高壓保險管高壓可以做到DC/AC500V、600V、700V、1000V、3000V等型號，具體規格型號如下：

1.規格型號和安規認證：
MODEL  NUMBER  AND  SAFETY  CERTIFICATION

·        品名規格：系列號+額定電流+額定電壓+認證符號

Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
5CH          1A     1000V                   1)系列號  Part  Number
2)額定電流  Rated  Current
1）           2）    3）                         3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 63mA~1
Rated Current: 63mA~1
額定電壓:500V/600V/1000V AC/DC
Rated  Voltage: 500V/600V/1000V AC/DC
1-3標示Marking
保險管上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
63mA~800mA : _mA500V/600V/1KV    1A~1:_A500V/600V/1KV
Trade mark:The Manufacture’s Logo+Part Number+Approvals
63mA~1:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.
2.適用范圍
SCOPE
適用于一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

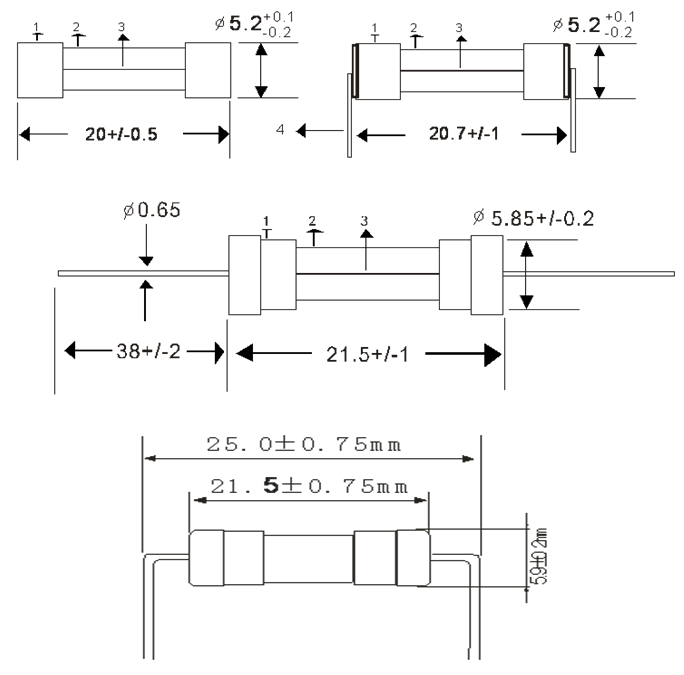

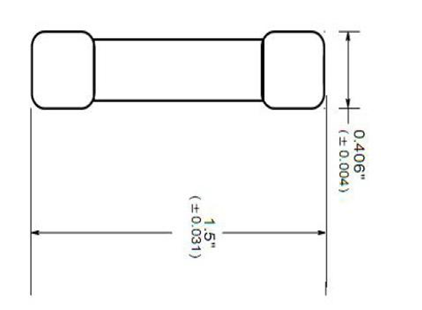

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)

3-2結構
Structure

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的瘀斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分種。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic
a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)

b、Electrical characteristics

Time Lag（國標、歐標CCC/VDE）

Fast Acting

美標（UL）

c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.

d、Approvals

7.環境特性
ENVIRONMENTAL SPECIFICATION
7-1 操作溫度范圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.

9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大于150℃  烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.

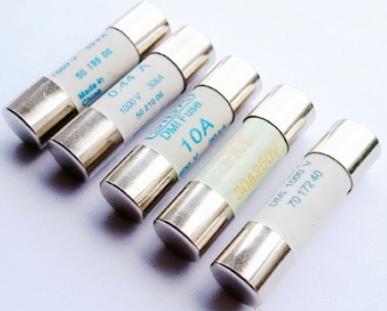

二、 6.35X32mm特高壓保險管規格如下，該特高壓電流保險管高壓可以做到500V、600V、1000V、3000V等規格，更多型號請電聯。

1.規格型號和安規認證：

MODEL  NUMBER  AND  SAFETY  CERTIFICATION

1-1 品名規格：系列號+額定電流+額定電壓+認證符號

Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:

6CFUP      10A    500V                    1)系列號 Part  Number

2)額定電流 Rated  Current

1） 2） 3） 3)額定電壓 Rated  Voltage

1-2 額定電流跟額定電壓

Rated Current  And  Voltage

額定電流： 63mA~30A

Rated Current: 63mA~30A

額定電壓: 500V/600V AC/DC

Rated  Voltage: 500V/600V AC/DC

1-3標示Marking

保險絲上需有下列標示

The fuse shall have the following marking:

規格：特性符號+額定電流+額定電壓

Specification:Characteristic  Symbol+Rated Voltage

63mA~800mA : _mA250V/500V    1A~30A:_A250V/500V

Trade mark:The Manufacture’s Logo+Part Number+Approvals

63mA~30A:

注意：對標示字樣大小沒有規定

Note:Size of the markings have not be specified.

2.適用范圍

SCOPE

適用于一般電子設備。Used in electronic equipment.

3.工程圖和結構

OUTLINE DRAWING AND STRUCTURE

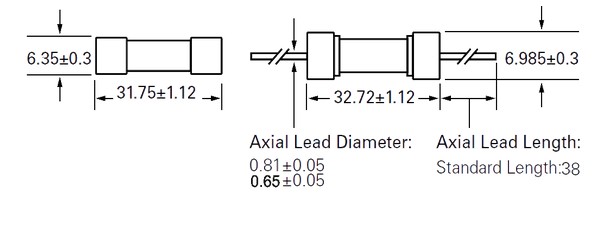

3-1 工程圖（單位：mm）

Outline Drawing and Dimensions(Unit:mm）

3-2結構

Structure

4.外觀及形狀

APPEARANCES AND CONFIGURATION

4-1外觀：不應有破碎、明顯的瘀斑

Appearances:There shall no fragmentation and of remarkable blotch.

4-2形狀：帶腳的保險管

Configuration:Axial Leaded Fuse.

5.物理特性

PHYSICAL CHARACTERISTIC

5-1 拉力測試

Tensile test

沿端子的軸向施加10N的拉力，持續1分鐘。

Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性

ELECTRICAL CHARACTERISTICS

熔斷、電流特性：

Pre-Arcing Time/Current Characteristic

a、Breaking capacity（分?jǐn)嗄芰Γ?/strong>(Time Lag and Fast Acting)
